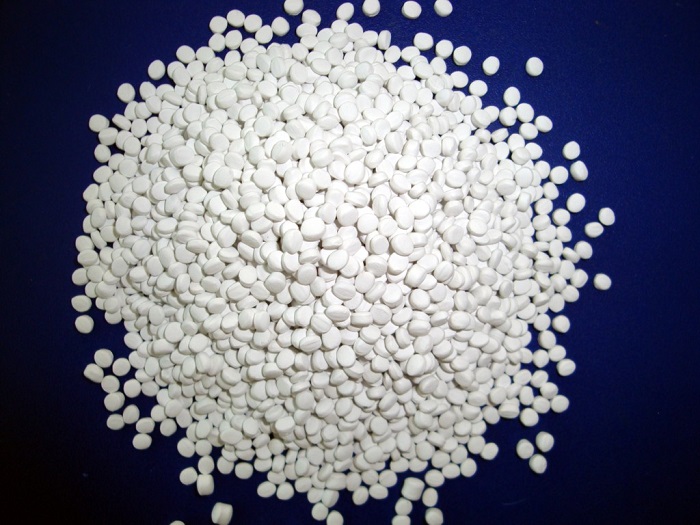

白色色母粒增白剂的应用与优化建议

一、荧光增白剂的核心作用

荧光增白剂通过吸收紫外线（波长300-400nm）并释放蓝紫色荧光（波长450-480nm），抵消塑料制品的“黄光不足”，从而提升白度与亮度。其添加量需精准控制：过少会导致增白效果不足，过多则可能引发迁移或发黄问题。用户配方中荧光增白剂占比0.3%（300g/100kg），低于行业常见范围（0.1%-0.5%），建议根据具体树脂类型（如PE、PP、ABS）及加工工艺调整。

二、配方成分的合理性分析

1. 钛白粉

作为主要遮盖剂，用户配方中钛白粉占比8%（80kg），显著低于专利配方（40%）。需注意，钛白粉含量过低可能导致遮盖力不足，尤其在浅色或透明基材中效果受限。建议结合钛白粉的粒径分布与分散性优化配比。

2. 助剂体系

石蜡、硬脂酸等润滑剂可改善加工流动性，但过量可能影响增白剂的分散均匀性。需通过密炼工艺（如分段加压搅拌）确保助剂与荧光增白剂协同作用。

3. 载体选择

用户配方以“批颗粒料”为载体，需确保其与树脂基体的相容性，避免高温降解导致发黄。

三、工艺优化与风险控制

1. 加工温度

密炼温度建议控制在130℃左右，避免高温导致荧光增白剂分解失效。双螺杆押出机的使用可进一步提升分散均匀性。

2. 环保性考量

部分传统荧光增白剂存在毒性风险，建议选用低迁移、耐候性强的产品（如KH-B1型），并关注欧盟REACH等法规限制。

四、行业实践与改进建议

1. 配方调整方向

参考专利配方，可尝试提高钛白粉至30%-40%，荧光增白剂优化至0.5%-1%，并添加1%-2%碳酸钙增强分散性。

2. 动态调整机制

针对再生料或浅色基材，需通过小试验证调整增白剂类型（如溶胶型或胶体型），并监测加工过程中的黄变现象。

五、结语

用户提供的配方为白色色母粒生产提供了基础框架，但需结合具体应用场景、树脂特性及环保要求进一步优化。建议通过实验验证确定最佳配比，并关注加工工艺对增白效果的影响。
