荧光增白剂含量测量——紫外分光光度法

荧光增白剂在底物中的浓度一般都非常低，精确地测定它的浓度尽管非常重要，但非常困难。在这方面，化学分析的方法一般不适用。较为常用的方法是比色分析，即在紫外灯下，同时观测待测样品(固体的、液体的均可)与已知浓度的标准品，根据它们的荧光亮度判别待测样品的浓度。这个方法尽管非常简便，但是完全凭观察者的眼睛进行评判具有精确度不高的缺陷，因此可以利用分光光度计进行这种比色分析，这种分析方法称为紫外分光光度法。它在荧光增白剂的生产和应用过程中使用得较为普遍，是对荧光增白剂进行定性和定量分析的重要手段。

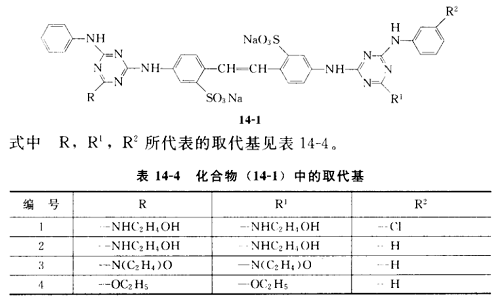

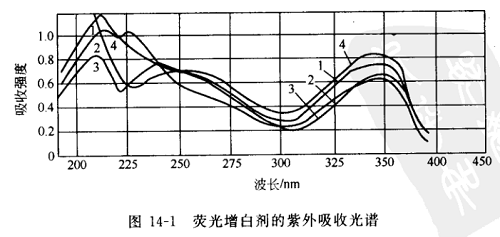

荧光增白剂的较大吸收波长一般在330~400nm之间，见图14-1，图中4种荧光增白剂的结构见式(14-1)。

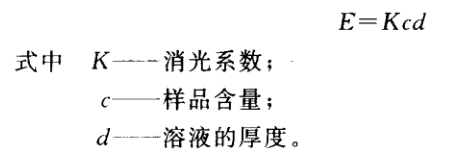

紫外分光光度计测定的是荧光增白剂溶液的吸收强度E，吸收强度E与样品的含量在一定范围内成正比，可用Lambert-Beer定律表达

若c为质量分数，且为1%，溶液的厚度d= 1cm,则此时的消光系数K为质量百分消光系数,对特定的荧光增白剂，它是一个常数。一旦获得这个常数，就可以通过测定浓度在一定范围内的样品的吸收强度E,推算出该样品的实际浓度。按照LambertBeer定律的定义，样品的质量浓度范围应为0.01~1g/L溶剂，对应的吸收强度E应在0.2~0.8范围内。

为了测定一个荧光增白剂的含量，假定它的原始体积为V(mL)，则首先将其稀释到VI (mL)， 取一个厚度d=1cm的比色皿，若此时测得的吸收强度E的数值位于0.2~0.8范围内，则该荧光增白剂的含量c可用下式计算

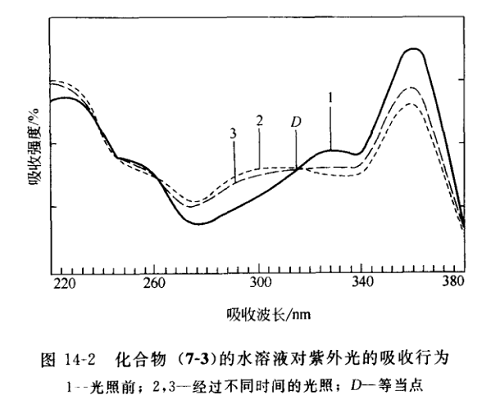

含乙烯结构的荧光增白剂存在顺反异构现象，一般在正常情况下它们呈反式构造，但是曝露在紫外光或日光下有可能转变为顺式构型。这种变化会干扰上述分析的准确度，因此对这类物质的分析较好在避光的条件下进行。有些此类荧光增白剂的顺反异构现象有一个等当点，见图14-2所示的吸收曲线。

对于有此现象的荧光增白剂，在进行紫外分析时可以选择位于等当点的波长作为检测波长，它的优点是分析结果不受荧光增白剂顺反异构现象的干扰。
