荧光增白剂的加和增效现象的机理

关于荧光增白剂的加和增效作用机理，目前至少从微观的角度上尚未完全清楚。从宏观的角度，练达小编认为下面3个因素是产生加和增效的原因。

(1)在二元混合物中，两个组分互不干扰对方的光学行为 荧光增白剂在底物中主要以单分子状态存在(当然不排除少数分子以低分子数缔合体存在的可能)，因此可将其在溶液中的光物理行为类推到其在底物中的光物理行为。图5-2是荧光增白剂OB-1和荧光增白剂DT及它们的混合物的紫外吸收光谱，可见该混合物的吸收光谱是这两个单一组分吸收光谱的简单叠加，换言之，两者在混合物中互不干扰对方的光吸收行为。图5-3是这两个荧光增白剂的荧光光谱，由此可见，对于光辐射行为，两者也是互不干扰的。

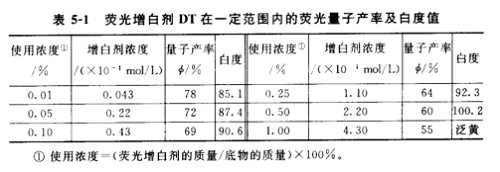

(2)在荧光增白剂应用的浓度范围内，其荧光量子产率随浓度增加而下降 荧光增白剂的增白效果与它在底物中发射的荧光强度有关，而荧光强度又与荧光量子产率有关。一般而言，荧光物质的溶液浓度越高，其荧光强度也越高，但是当其浓度超过某一数值时，其荧光量子产率反而要下降。同样荧光增白剂对底物的增白效果，只有当其使用浓度达到一定值后，才能对织物造成可观的增白效果。低于一定值，增白效果不明显;高于一定值则又会产生泛黄现象。作者在这样一个限定范围内，测量了荧光增白剂DT的荧光量子产率及白度值，见表5-1。

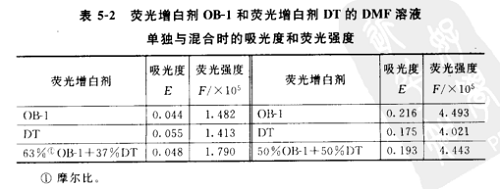

荧光增白剂OB-1和荧光增白剂DT混合应用时，由于双方互不干扰对方的光学行为，一方的存在等于降低了另一方的浓度，这提高了两个组分各自的荧光量子产率，从而也提高了两个组分混合物的荧光强度，进而提高了混合应用时对底物总的增白效果，见表5-2。

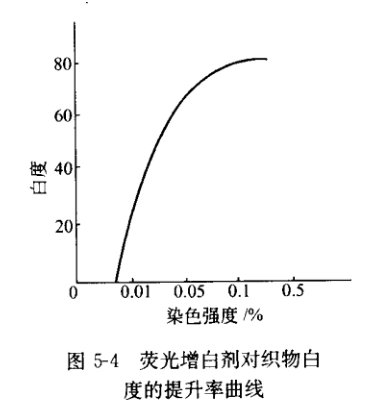

(3) 在上述浓度范围内，荧光增白剂在底物上白度的提升率随其使用浓度的提高而下降荧光增白剂在织物中发射的荧光强度还与其在织物中的量(浓度)有关，否则就不能解释为何使用浓度提高了，其荧光量子产率降低了但对织物的增白效果却高了。在用竭染法对纺织品进行荧光增白时之所以会有这种情况，是因为在染浴中的荧光增白剂并未全部上染到织物上。荧光增白剂对织物白度的提升率曲线如图5-4所示。

浓度较低的染浴有着比浓度较高的染浴更陡的白度提升率。混合应用时，双方的浓度实际上都下降了，故混合物中的每一组分都以较高的白度提升率对织物增白，这增加了荧光增白剂在织物上的量，故强化了对织物的增白效果。

上述3种因素同时存在，使得混合型荧光增白剂在底物中发射的荧光强度增加，也就增加了对底物黄色的补正作用，从而使得底物更加洁白悦目。
